EUROFLEX® B

Info

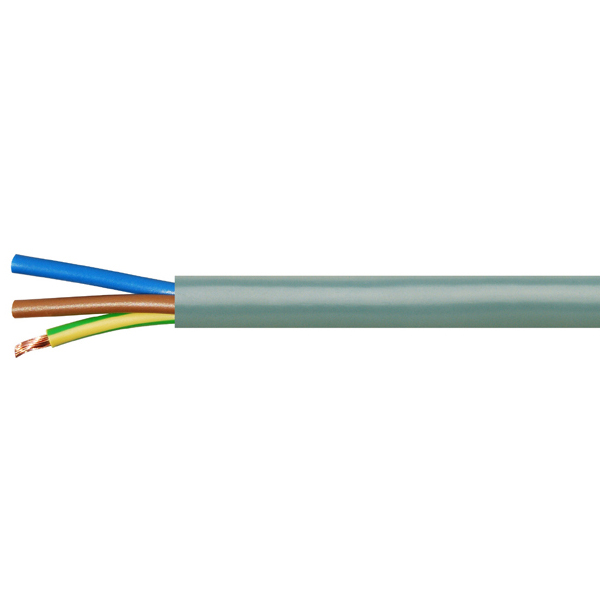

Styrkabel • oskärmad • färgmärkta ledare



Mer information

Användningsområde

Styrändamål • manöverändamål • på och i signalanläggningar • verktygsmaskiner

Uppbyggnad

Ledare: Blank flertrådig koppar

Ledarisolation: PVC

Ledarfärg

2-ledare: blå, brun

3-ledare: grå, brun, svart*

3-ledare: g/g, blå, brun

4-ledare: g/g, grå, brun, svart

5-ledare: g/g, blå, brun, svart, grå

6-ledare: g/g, blå, brun, svart, grå, vit

7-ledare: g/g, blå, brun, svart, grå, vit, röd

8-ledare: g/g, blå, brun, svart, grå, vit, röd, violett

Andra ledarfärger på begäran

Yttermantel: PVC

Färg: Grå, RAL 7001

Specifikation

Driftspänning

≤16 mm²: 300/500 V

≥25 mm²: 600/1000 V

Provspänning: 4000 V

Minsta böjradie: 6 x d

Temp. område

fast förläggning: – 40°C/+70°C

rörlig förläggning: – 5°C/+70°C

Oljebeständighet: God

Brandklass: IEC 60332-1

Godkännanden: SS EN 60 204, RoHS, CE

Beskrivning

Artikelnummer  Ledarantal
x area mm²
Yttre Ø
± 5%
Cu-tal
kg/km
Vikt
kg/km
020 0002 050 2 x 0,5 5,0 9,6 36
020 0003 050 3 G 0,5 5,3 14,4 42
020 0004 050 4 G 0,5 5,8 19,2 51
020 0005 050 5 G 0,5 6,6 24,0 66
020 0007 050 7 G 0,5 7,4 34,0 85

020 0002 075 2 x 0,75 5,5 14,4 46
020 0003 075 3 G 0,75 5,8 21,6 54
022 0003 075 3 x 0,75 U 5,8 21,6 54
020 0004 075 4 G 0,75 6,6 29,0 70
020 0005 075 5 G 0,75 7,5 36,0 89
020 0007 075 7 G 0,75 8,1 50,0 110
020 0008 075 8 G 0,75 9,8 58,0 152

020 0002 100 2 x 1,0 5,7 19,0 50
020 0003 100 3 G 1,0 6,3 29,0 67
020 0004 100 4 G 1,0 6,9 38,0 81
020 0005 100 5 G 1,0 7,8 48,0 103
020 0007 100 7 G 1,0 8,7 67,0 133

020 0002 150 2 x 1,5 6,6 29,0 70
020 0003 150 3 G 1,5 7,0 43,0 86
020 0004 150 4 G 1,5 7,9 58,0 109
020 0005 150 5 G 1,5 8,8 72,0 138

020 0005 250 5 G 2,5 11,0 120,0 216
020 0007 250 7 G 2,5 11,9 168,0 272

020 0004 400 4 G 4 11,0 154,0 241
020 0005 400 5 G 4 12,3 192,0 300

020 0004 600 4 G 6 12,6 230,0 337
020 0005 600 5 G 6 14,1 288,0 419

020 0004 601 4 G 10 16,3 384,0 572
020 0005 601 5 G 10 18,2 480,0 712

020 0004 602 4 G 16 20,7 614,0 860
020 0005 602 5 G 16 23,0 768,0 1071

020 0004 603 4 G 25 26,0 960,0 1471
020 0005 603 5 G 25 29,0 1200,0 1807

020 0004 604 4 G 35 29,1 1344,0 1979
020 0005 604 5 G 35 32,5 1680,0 2485

020 0004 605 4 G 50 35,5 1920,0 2818
020 0005 605 5 G 50 39,0 2400,0 3800

020 0004 606 4 G 70 40,2 2688,0 3952
020 0005 606 5 G 70 45,0 3360,0 4900

020 0004 607 4 G 95 44,8 3648,0 5149
020 0005 607 5 G 95 51,0 4560,0 6600

020 0004 608 4 G 120 51,0 4608,0 7200

Ytterligare dimensioner på begäran.
