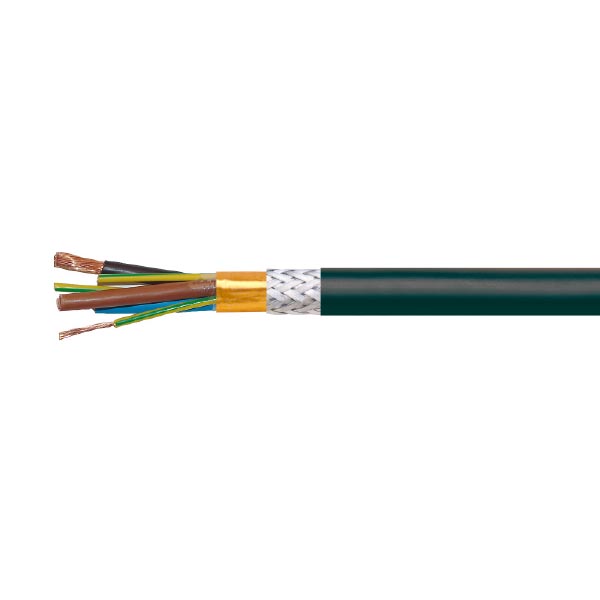

EUROFLEX® 2XSLCHK-J Dca EMC 3 PLUS

Info
Servokabel • dubbelskärmad • UV-beständig • symmetrisk uppbyggnad som reducerar lagerströmmarna i motorerna • låg driftkapacitans

Mer information

Användningsområde

För frekvensstyrda motorer inom- och utomhus.

Uppbyggnad

Ledare: Blank mångtrådig koppar, klass 5

Ledarisolation: XLPE

Ledarfärg: Enl. DIN VDE 0293-308, gröngul skyddsledare

Skärm: Dubbelskärm; alufolie (100%) och förtent kopparfläta (85%)

Yttermantel: Halogenfri specialblandning

Färg: Svart

Specifikation

Driftspänning: 600/1000 V

Provspänning: 4000 V

Max. ledningstemp: +90°C

Minsta böjradie

fast förläggning:

< 20 mm: 7,5 x d

> 20 mm: 10 x d

rörlig förläggning:

< 20 mm: 15 x d

> 20 mm: 20 x d

Temp. område

fast förläggning: – 40°C/+80°C

rörlig förläggning: – 5°C/+80°C

Brandklass: IEC 60332-1, 60332-3

Halogenfri: E 50267-2-2

CPR: Dca-s2,d0,a1

Godkännanden: SS EN 60 204, RoHS, CE

ETIM 6.0, EC000057

Beskrivning

Artikelnummer E-nummer Ledarantal
x area mm²
Yttre Ø
± 5%
Cu-tal
kg/km
Vikt
kg/km
056 0315 011 05 160 00 3 x 1,5 + 3 G 0,25 11,3 91 144
056 0325 011 05 160 10 3 x 2,5 + 3 G 0,5 12,2 152 220
056 0340 011 05 160 20 3 x 4 + 3 G 0,75 13,5 224 333
056 0360 011 05 160 30 3 x 6 + 3 G 1 15,0 298 429
056 0360 111 05 160 40 3 x 10 + 3 G 1,5 17,0 491 620
056 0360 211 05 160 50 3 x 16 + 3 G 2,5 20,0 723 825
056 0360 311 05 160 60 3 x 25 + 3 G 4 24,0 1138 1350
056 0360 411 05 160 70 3 x 35 + 3 G 6 26,2 1535 1720
056 0360 511 05 160 80 3 x 50 + 3 G 10 31,0 2207 2450
056 0360 611 05 160 90 3 x 70 + 3 G 10 35,5 2871 3070
056 0360 711 05 161 00 3 x 95 + 3 G 16 40,0 3953 4300
056 0360 811 05 161 10 3 x 120 + 3 G 16 43,0 4836 5100
056 0360 911   3 x 150 + 3 G 25 49,0 5421 6200
056 0361 011   3 x 185 + 3 G 35 55,0 7041 7200
056 0361 111   3 x 240 + 3 G 50 61,0 9148 10200
