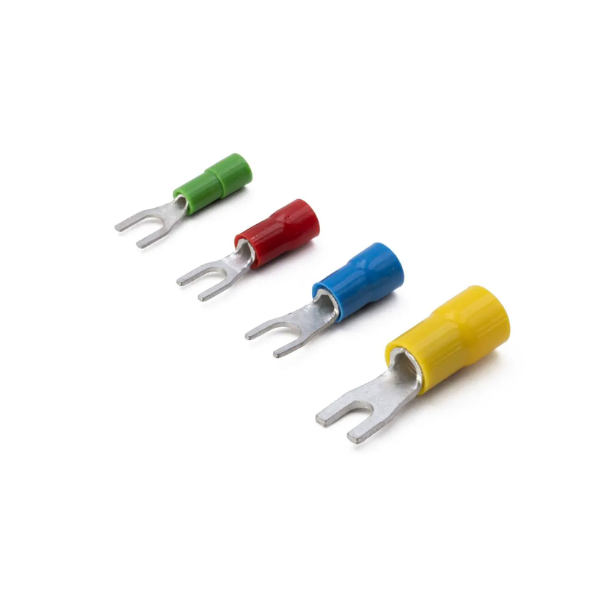

Isolerad gaffelkabelsko – P-U
Ytterligare information
| TEKNISK INFORMATION | Gaffelkabelskorna är tillverkade av förtent koppar Isolation av Polykarbonat Temperaturområde: -20°C- 115°C, kortvarigt 130°C Halogenfri |
|---|
Beskrivning
Grön
| Artikel | Kabelarea
[mm²] |
Anslutning | B
[mm] |
D
[mm] |
L
[mm] |
A
[mm] |
Ø2
[mm] |
Ø
[mm] |
Avskalning
[mm] |
Förp. storlek
[st] |
| VP-U3 | 0,2-0,5 | M3 | 5.5 | 3.2 | 18.7 | 4.2 | 3 | 1.2 | 4.6 | 4000 |
| VP-U3.5 | 0,2-0,5 | M3.5 | 6 | 3.7 | 19.5 | 4.2 | 3 | 1.2 | 4.6 | 4000 |
| VP-U4 | 0,2-0,5 | M4 | 6.5 | 4.3 | 20.4 | 4.2 | 3 | 1.2 | 4.6 | 4000 |
Röd
| Artikel | Kabelarea
[mm²] |
Anslutning | B
[mm] |
D
[mm] |
L
[mm] |
A
[mm] |
Ø2
[mm] |
Ø
[mm] |
Avskalning
[mm] |
Förp. storlek
[st] |
| RP-U3 | 0,25-1,5 | M3 | 5.5 | 3.2 | 19.6 | 4.2 | 4 | 1.8 | 4.6 | 3000 |
| RP-U3.5 | 0,25-1,5 | M3.5 | 6 | 3.7 | 20.4 | 4.2 | 4 | 1.8 | 4.6 | 3000 |
| RP-U3.5/2 | 0,25-1,5 | M3.5 | 6.4 | 3.7 | 20.4 | 4.2 | 4 | 1.8 | 4.6 | 3000 |
| RP-U4 | 0,25-1,5 | M4 | 6.5 | 4.3 | 21.3 | 4.2 | 4 | 1.8 | 4.6 | 3000 |
| RP-U4/1 | 0,25-1,5 | M4 | 8.5 | 4.3 | 21.3 | 4.2 | 4 | 1.8 | 4.6 | 3000 |
| RP-U4/2 | 0,25-1,5 | M4 | 7.5 | 4.3 | 21.3 | 4.2 | 4 | 1.8 | 4.6 | 3500 |
| RP-U5 | 0,25-1,5 | M5 | 8.5 | 5.3 | 21.3 | 4.2 | 4 | 1.8 | 4.6 | 3000 |
| RP-U5/1 | 0,25-1,5 | M5 | 9.4 | 5.3 | 21.3 | 4.2 | 4 | 1.8 | 4.6 | 3000 |
| RP-U6 | 0,25-1,5 | M6 | 9.4 | 6.4 | 22.9 | 4.2 | 4 | 1.8 | 4.6 | 2000 |
| RP-U6/1 | 0,25-1,5 | M6 | 12 | 6.4 | 26.4 | 4.2 | 4 | 1.8 | 4.6 | 2000 |
| RP-U8 | 0,25-1,5 | M8 | 14 | 8.4 | 26.4 | 4.2 | 4 | 1.8 | 4.6 | 2000 |
| RP-U10 | 0,25-1,5 | M10 | 17.5 | 10.5 | 30.9 | 4.2 | 4 | 1.8 | 4.6 | 1500 |
| RP-U12 | 0,25-1,5 | M12 | 20 | 13 | 34.6 | 4.2 | 4 | 1.8 | 4.6 | 1500 |
Blå
| Artikel | Kabelarea
[mm²] |
Anslutning | B
[mm] |
D
[mm] |
L
[mm] |
A
[mm] |
Ø2
[mm] |
Ø
[mm] |
Avskalning
[mm] |
Förp. storlek
[st] |
| BP-U3 | 1,5-2,5 | M3 | 5.5 | 3.2 | 19.6 | 4.2 | 4.9 | 2.4 | 4.6 | 2500 |
| BP-U3.5 | 1,5-2,5 | M3.5 | 6.4 | 3.7 | 20.4 | 4.2 | 4.9 | 2.4 | 4.6 | 2500 |
| BP-U3.5/1 | 1,5-2,5 | M3.5 | 7.2 | 3.7 | 20.4 | 4.2 | 4.9 | 2.4 | 4.6 | 2500 |
| BP-U4 | 1,5-2,5 | M4 | 6.5 | 4.3 | 21.3 | 4.2 | 4.9 | 2.4 | 4.6 | 2500 |
| BP-U4/1 | 1,5-2,5 | M4 | 8.5 | 4.3 | 21.3 | 4.2 | 4.9 | 2.4 | 4.6 | 3000 |
| BP-U4/2 | 1,5-2,5 | M4 | 7.5 | 4.3 | 21.3 | 4.2 | 4.9 | 2.4 | 4.6 | 2000 |
| BP-U5 | 1,5-2,5 | M5 | 8.5 | 5.3 | 21.3 | 4.2 | 4.9 | 2.4 | 4.6 | 2000 |
| BP-U6 | 1,5-2,5 | M6 | 9.4 | 6.4 | 22.9 | 4.2 | 4.9 | 2.4 | 4.6 | 2000 |
| BP-U6/1 | 1,5-2,5 | M6 | 12 | 6.4 | 26.4 | 4.2 | 4.9 | 2.4 | 4.6 | 2000 |
| BP-U8 | 1,5-2,5 | M8 | 14 | 8.4 | 26.4 | 4.2 | 4.9 | 2.4 | 4.6 | 1500 |
| BP-U10 | 1,5-2,5 | M10 | 17.5 | 10.5 | 30.9 | 4.2 | 4.9 | 2.4 | 4.6 | 1000 |
| BP-U12 | 1,5-2,5 | M12 | 20 | 13 | 34.6 | 4.2 | 4.9 | 2.4 | 4.6 | 1500 |
Gul
| Artikel | Kabelarea [mm²] | Anslutning | B [mm] | D [mm] | L [mm] | A [mm] | Ø2 [mm] | Ø [mm] | Avskalning [mm] | Förp. storlek [st] |
| GP-U3.5 | 4-6 | M3.5 | 7.5 | 3.7 | 26.5 | 6.4 | 6.8 | 3.6 | 7 | 1000 |
| GP-U4 | 4-6 | M4 | 7.5 | 4.3 | 26.5 | 6.4 | 6.8 | 3.6 | 7 | 1000 |
| GP-U5 | 4-6 | M5 | 9.5 | 5.6 | 26.5 | 6.4 | 6.8 | 3.6 | 7 | 1000 |
| GP-U6 | 4-6 | M6 | 10 | 6.4 | 30.6 | 6.4 | 6.8 | 3.6 | 7 | 1000 |
| GP-U8 | 4-6 | M8 | 13.5 | 8.4 | 34.1 | 6.4 | 6.8 | 3.6 | 7 | 1000 |
| GP-U10 | 4-6 | M10 | 15.5 | 10.5 | 35.1 | 6.4 | 6.8 | 3.6 | 7 | 1000 |
| GP-U10/1 | 4-6 | M10 | 17.5 | 10.5 | 35.7 | 6.4 | 6.8 | 3.6 | 7 | 1000 |
| GP-U12 | 4-6 | M12 | 21 | 13 | 38.7 | 6.4 | 6.8 | 3.6 | 7 | 500 |
| GP-U14 | 4-6 | M14 | 23 | 15 | 40.7 | 6.4 | 6.8 | 3.6 | 7 | 500 |
| GP-U16 | 4-6 | M16 | 26 | 17 | 42.7 | 6.4 | 6.8 | 3.6 | 7 | 500 |
Rekommenderat verktyg:
HP1 0,2-2,5mm² (Grön, röd, blå)
HP3 0,25-6mm² (Röd, blå, gul)
