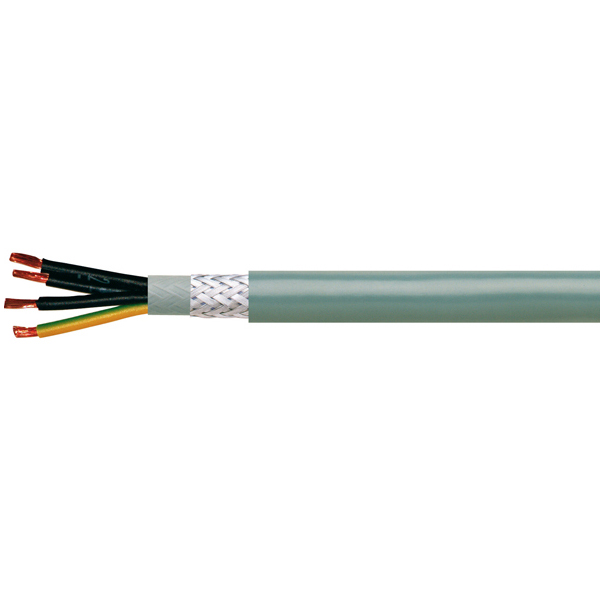

EUROFLEX® MEGANORM CY
Info
Styrkabel • skärmad • oljebeständig • siffermärkta ledare • UL/CSA-godkänd • HAR-godkänd
Ytterligare information
| Användningsområde | Styrändamål • manöverändamål • på och i signalanläggningar • verktygsmaskiner |
|---|---|
| Uppbyggnad | Ledare: Blank flertrådig koppar Ledarisolation: PVC Ledarfärg: Svart, siffermärkt. Det är ca 20 mm mellan siffermärkningarna. För att undvika förväxling har varje siffra ett basstreck Innermantel: PVC Skärm: Förtent kopparfläta Yttermantel: PVC Färg: Grå, RAL 7000 |
| Specifikation | DIN VDE Driftspänning: 300/500 V Provspänning: 3000 V ledare-skärm: 1000 V Minsta böjradie: 10 x d Temp. område fast förläggning: – 40°C/+70°C rörlig förläggning: + 5°C/+70°C Oljebeständighet: Mycket god Brandklass: IEC 60332-1 Godkännanden: SS EN 60 204, , UL/CSA, RoHS, CE – UL/CSA Driftspänning: 600 V Provspänning: 3000 V ledare-skärm: 1000 V Minsta böjradie: 10 x d Temp. område fast förläggning: +90°C rörlig förläggning: +90°C Strålningsbest.: 8 x 10⁷ cJ/kg Oljebeständighet: Mycket god Brandklass: IEC 60332-1 Godkännanden: SS EN 60 204, , UL/CSA, RoHS, CE |
Beskrivning
| Artikelnummer | Ledarantal x area mm² |
Yttre Ø ± 5% |
Cu-tal kg/km |
Vikt kg/km |
| 069 0003 050 | 3 G 0,5 | 9,1 | 48,4 | 121 |
| 069 0004 050 | 4 G 0,5 | 9,9 | 66,9 | 149 |
| 069 0005 050 | 5 G 0,5 | 10,6 | 71,3 | 165 |
| 069 0007 050 | 7 G 0,5 | 12,2 | 83,8 | 215 |
| 069 0012 050 | 12 G 0,5 | 14,4 | 120,7 | 291 |
| 069 0003 075 | 3 G 0,75 | 9,9 | 68,1 | 150 |
| 069 0004 075 | 4 G 0,75 | 10,6 | 74,7 | 169 |
| 069 0005 075 | 5 G 0,75 | 11,4 | 83,0 | 195 |
| 069 0007 075 | 7 G 0,75 | 13,2 | 108,4 | 259 |
| 069 0012 075 | 12 G 0,75 | 16,0 | 173,3 | 371 |
| 069 0018 075 | 18 G 0,75 | 18,4 | 238,7 | 505 |
| 069 0003 100 | 3 G 1,0 | 10,1 | 75,7 | 160 |
| 069 0004 100 | 4 G 1,0 | 10,5 | 81,8 | 172 |
| 069 0005 100 | 5 G 1,0 | 11,7 | 95,5 | 211 |
| 069 0007 100 | 7 G 1,0 | 13,6 | 125,6 | 283 |
| 069 0012 100 | 12 G 1,0 | 16,5 | 219,9 | 422 |
| 069 0018 100 | 18 G 1,0 | 19,1 | 283,6 | 564 |
| 069 0003 150 | 3 G 1,5 | 11,1 | 89,7 | 193 |
| 069 0004 150 | 4 G 1,5 | 12,2 | 105,8 | 229 |
| 069 0005 150 | 5 G 1,5 | 13,3 | 130,1 | 277 |
| 069 0007 150 | 7 G 1,5 | 15,9 | 187,4 | 392 |
| 069 0012 150 | 12 G 1,5 | 18,9 | 272,3 | 535 |
| 069 0018 150 | 18 G 1,5 | 22,5 | 398,2 | 783 |
| 069 0003 250 | 3 G 2,5 | 12,9 | 129,5 | 266 |
| 069 0004 250 | 4 G 2,5 | 13,8 | 154,4 | 306 |
| 069 0005 250 | 5 G 2,5 | 15,5 | 205,9 | 393 |
Ytterligare dimensioner på begäran.
