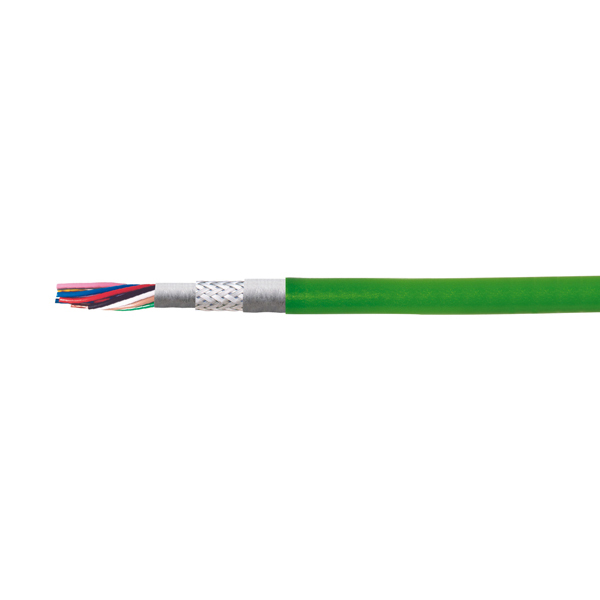

EUROFLEX® R 843 C
Info
Resolverkabel • skärmad • halogenfri • högflexibel • oljebeständig • ger feedback med aktuella mätvärden • inkrementalkabel förmedlar styrimpulser för positionering och proces styrning • rörlig anslutningskabel för t ex tachometer, bromsgivare, impulsgivare • speciellt framtagna isolations- och mantelmaterial • optimal funktion • lång livslängd
Ytterligare information
Beskrivning | Resolverkabel, skärmad, högflexibel, PUR, UL/CSA |
---|---|
Användningsområde | Anläggningsbyggnad • maskinbyggnad • varvtals reg lering • industrirobotar och släpkedjor • vid höga mekaniska belastningar i torra, fuktiga och våta utrymmen Jämfört med PVC-kablar finns följande fördelar: – mycket god böjhållfasthet vid rörlig förläggning – hög flexibilitet även vid temperaturer ner till – 40°C – mycket god oljebeständighet – adhesionsfri förläggning – hydrolys- och mikrobbeständig mantel blandning – god väder- och ozonbeständighet |
Uppbyggnad | Ledare: Blank flertrådig koppar Ledarisolation: TPE Ledarfärg: Färgmärkt Tvinning: Ledare i lager och par gemensamt i lager Bandering: Vlies Skärm: Förtent kopparfläta med biledare Bandering: Vlies Yttermantel: PUR Färg: Orange, RAL 2003 (Indramat) Grön, RAL 6018 (Siemens) |
Specifikation | Driftspänning: 350 V 300 V Provspänning: 2000 V Minsta böjradie: 12 x d Temp. område DIN VDE fast förläggning: – 50°C/+90°C rörlig förläggning: – 40°C/+90°C Temp. område UL/CSA fast förläggning: +80°C rörlig förläggning: +80°C Oljebeständighet: Mycket god Kemisk best.: God mot syror, lut, hydraulikvätskor Lösningsmedelsbest.: God Väderbest.: Mycket god Brandklass: IEC 60332-1, FT 1 Godkännanden: SS EN 60 204, UL/CSA, RoHS, CE |
Beskrivning
Artikelnummer Indramat |
Benämning |
Yttre Ø ±5% |
Cu-tal kg/km |
Vikt |
843 0103 208 | 4 x 2 x 0,25 + 2 x 0,5 |
8,8 |
54,7 |
103 |
843 0103 308 | 4 x 2 x 0,25 + 2 x 1,0 |
8,8 |
63,4 |
112 |
843 0101 408 | 3 x (2 x 0,25) + 3 x 0,25 + 2 x 1,0 |
10,0 |
84,9 |
139 |
843 0101 308 | 3 x (2 x 0,25) |
8,7 |
57,2 |
96 |
843 0102 808 | 4 x 2 x 0,14 + (4 x 0,14) + 4 x 1,0 |
9,7 |
88,6 |
141 |
Artikelnummer Siemens |
Benämning
|
Yttre Ø |
Cu-tal kg/km |
Vikt |
843 0203 004 | 4 x 2 x 0,14 + 4 x 0,5 |
9,1 |
56,9 |
107 |
843 0200 204 | 10 x 0,14 + 2 x 0,5 |
8,2 |
46,8 |
84 |
843 0200 404 | 10 x 0,14 + 4 x 0,5 |
8,8 |
59,5 |
101 |
843 0203 504 | 4 x 2 x 0,38 + 4 x 0,5 |
10,1 |
80,6 |
134 |
843 0201 004 | 3 x (2 x 0,14) + 2 x 1,0 |
9,8 |
80,4 |
121 |
843 0200 804 | 3 x (2 x 0,14) + 2 x (0,5) |
9,9 |
88,8 |
129 |
843 0201 204 | 3 x (2 x 0,14) + 4 x 0,14 + 4 x 0,22 + 2 x 0,5 |
11,1 |
97,9 |
153 |
843 0204 604 | 3 x (2 x 0,14) + 4 x 0,14 + 2 x 0,5 |
9,9 |
71,5 |
123 |
843 0204 704 | 12 x 0,22 |
7,8 |
46,2 |
90 |
843 0204 804 | 2 x 2 x 0,18 |
6,4 |
22,2 |
51 |
843 0204 904 | 4 x 2 x 0,18 |
7,8 |
34,7 |
70 |
843 0205 004 |
8 x 2 x 0,18 |
9,3 | 55,1 |
101 |
