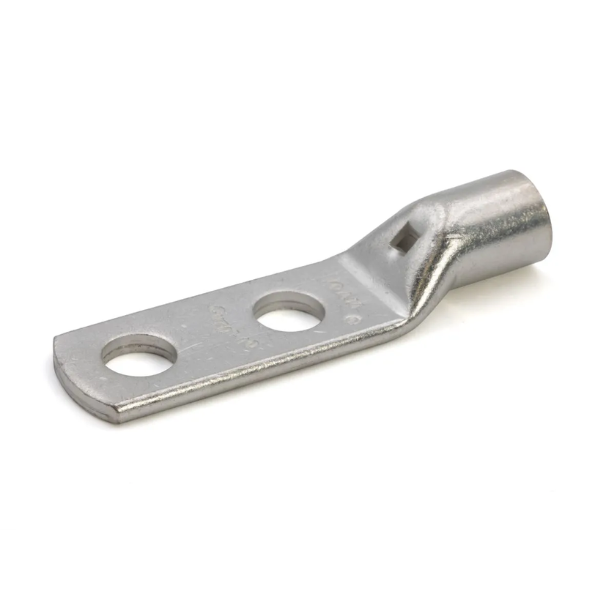

Rörkabelsko koppar – A-2M-serien

Info

Kabelskorna är märkta med: typ, ledararea mm², anslutnings storlek

För val av pressverktyg och pressbackar, se vår pressbacksguide

Cembres pressbacksguide

Kontakta oss

Ytterligare information

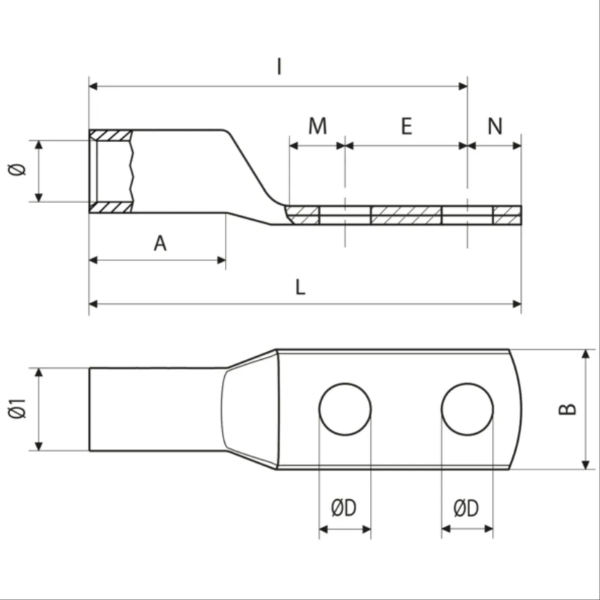

TEKNISK INFORMATION

Rörkabelsko Cu 99,95%, förtent koppar

Med inspektionshål

Temperaturområde: -50 °C- 150°C

UL

Beskrivning

10mm²

Artikel

Kabelarea

[mm²]

Anslutning

B

[mm]

I

[mm]

E

[mm]

L

[mm]

Ø

[mm]

Avskalning

[mm]

Förp.storlek

[st]

ROHS

A2-2M4-12

10

M4

10

30.5

12

34.5

4.6

10

100

Nej

A2-2M8-20

10

M8

15

44.5

20

55.5

4.6

10

100

Nej

16mm²

Artikel

Kabelarea

[mm²]

Anslutning

B

[mm]

I

[mm]

E

[mm]

L

[mm]

Ø

[mm]

Avskalning

[mm]

Förp.storlek

[st]

ROHS

A3-2M8-20

16

M8

15

52.5

20

63.5

5.8

13

100

Ja

A3-2M12-40

16

M12

20

72

40

84

5.8

13

100

Nej

25mm²

Artikel	Kabelarea [mm²]	Anslutning	B [mm]	I [mm]	E [mm]	L [mm]	Ø [mm]	Avskalning [mm]	Förp.storlek [st]	ROHS
A5-2M8-20	25	M8	15	48	20	59	7	15	100	Ja
A5-2M8-24-24	25	M8	15	67	24	78	7	15	100	Ja
A5-2M10-24-13	25	M10	18	56	24	67	7	15	100	Ja

35mm²

Artikel	Kabelarea [mm²]	Anslutning	B [mm]	I [mm]	E [mm]	L [mm]	Ø [mm]	Avskalning [mm]	Förp.storlek [st]	ROHS
A7-2M12-25	35	M12	21	62.5	25	76.5	8.9	17	50	Nej
A7-2M12-40	35	M12	21	77.5	40	91.5	8.9	17	50	Ja
A7-2M12	35	M12	21	82	44.5	96	8.9	17	100	Ja
A7-2M10-25	35	M10	19	58.5	25	69.5	8.9	17	100	Nej
A7-2M10	35	M10	19	77	44.5	87	8.9	17	50	Ja

50mm²

Artikel	Kabelarea [mm²]	Anslutning	B [mm]	I [mm]	E [mm]	L [mm]	Ø [mm]	Avskalning [mm]	Förp.storlek [st]	ROHS
A10-2M6	50	M6	19	78	44.5	89	10	19	50	Ja
A10-2M8-22	50	M8	19	58.5	22	69.5	10	19	50	Ja
A10-2M8-20	50	M8	19	56.5	20	67.5	10	19	50	Ja
A10-2M8-24-24	50	M8	19	73.5	24	84.5	10	19	50	Ja
A10-2M8-30	50	M8	19	66.5	30	77.5	10	19	50	Ja
A10-2M12-25	50	M12	21	66.5	25	80.5	10	19	50	Ja
A10-2M12	50	M12	21	86	44.5	100	10	19	50	Ja
A10-2M10-24-13	50	M10	19	62.5	24	73.5	10	19	50	Ja
A10-2M8	50	M8	19	81	44.5	92	10	18	50	Ja
A10-2M10	50	M10	20	83	44.5	94	10	18	50	Ja

70mm²

Artikel	Kabelarea [mm²]	Anslutning	B [mm]	I [mm]	E [mm]	L [mm]	Ø [mm]	Avskalning [mm]	Förp.storlek [st]	ROHS
A14-2M8-24-24	70	M8	21	53	24	88	11.3	21	50	Ja
A14-2M8	70	M8	21	84.5	44.5	95.5	11.3	20	50	Ja
A14-2M10-24	70	M10	21	66	24	77	11.3	20	50	Ja
A14-2M12-25	70	M12	22	70	25	84	11.3	20	50	Nej
A14-2M12-30-29	70	M12	22	88	29	102	11.3	20	50	Nej
A14-2M12-40	70	M12	22	85	40	99	11.3	20	50	Nej
A14-2M12	70	M12	22	89.5	44.5	103.5	11.3	20	50	Ja
A14-2M14	70	M14	25	91.5	44.5	107.5	11.3	20	50	Ja
A14-2M10	70	M10	21	86.5	44.5	97.5	11.3	20	50	Ja

95mm²

Artikel	Kabelarea [mm²]	Anslutning	B [mm]	I [mm]	E [mm]	L [mm]	Ø [mm]	Avskalning [mm]	Förp.storlek [st]	ROHS
A19-2M6	95	M6	25	90	44.5	101	13.5	25	25	Ja
A19-2M10-24-13	95	M10	25	72.5	24	83.5	13.5	25	25	Ja
A19-2M10-24-26	95	M10	25	85.5	24	96.5	13.5	25	25	Ja
A19-2M10-40	95	M10	25	88.5	40	99.5	13.5	25	25	Nej
A19-2M10	95	M10	25	93	44.5	104	13.5	25	25	Ja
A19-2M12-25	95	M12	25	76.5	25	90.5	13.5	25	25	Nej
A19-2M12-30-29	95	M12	25	94	30	108.5	13.5	25	25	Ja
A19-2M12	95	M12	25	96	44.5	110	13.5	25	25	Ja
A19-2M14-25	95	M14	25	78.5	25	94.5	13.5	25	25	Nej
A19-2M16	95	M16	25	99	44.5	116	13.5	24.7	25	Ja
A19-2M14	95	M14	25	98	44.5	114	13.5	25	25	Ja

120mm²

Artikel	Kabelarea [mm²]	Anslutning	B [mm]	I [mm]	E [mm]	L [mm]	Ø [mm]	Avskalning [mm]	Förp.storlek [st]	ROHS
A24-2M8-20	120	M8	28.5	68	20	79	15.2	27	25	Nej
A24-2M8-24-29	120	M8	28.5	90	24	101	15.2	27	25	Ja
A24-2M10	120	M10	28.5	94.5	44.5	105.5	15.2	27	25	Ja
A24-2M10-22	120	M10	28.5	72	22	83	15.2	27	25	Nej
A24-2M10-25/24	120	M10	24	50	25	86	15.2	27	25	Ja
A24-2M10-33.5	120	M10	28.5	83.5	33.5	94.5	15.2	27	25	Nej
A24-2M12-30-29	120	M12	28.5	96	30	110	15.2	27	25	Ja
A24-2M12-40	120	M12	28.5	93	40	107	15.2	27	25	Ja
A24-2M12	120	M12	28.5	97.5	44.5	111.5	15.2	27	25	Ja
A24-2M14	120	M14	28.5	99.5	44.5	115.5	15.2	27	25	Ja
A24-2M16	120	M16	28.5	100.5	44.5	117.5	15.2	27	25	Ja

150mm²

Artikel	Kabelarea [mm²]	Anslutning	B [mm]	I [mm]	E [mm]	L [mm]	Ø [mm]	Avskalning [mm]	Förp.storlek [st]	ROHS
A30-2M8-20	150	M8	31.5	78	20	89	16.7	30	25	Nej
A30-2M10-24-28	150	M10	31.5	97	24	108	16.7	30	25	Ja
A30-2M10	150	M10	31.5	102.5	44.5	113.5	16.7	30	25	Ja
A30-2M12-30	150	M12	31.5	91	30	105	16.7	30	25	Ja
A30-2M12-30-29	150	M12	31.5	104	30	118	16.7	30	15	Ja
A30-2M12-40	150	M12	31.5	101	40	115	16.7	30	15	Ja
A30-2M12	150	M12	31.5	105.5	44.5	119.5	16.7	30	25	Ja
A30-2M14	150	M14	31.5	107.5	44.5	123.5	16.7	30	25	Ja
A30-2M14-33.5	150	M14	31.5	96.5	33.5	112.5	16.7	30	25	Nej

185mm²

Artikel	Kabelarea [mm²]	Anslutning	B [mm]	I [mm]	E [mm]	L [mm]	Ø [mm]	Avskalning [mm]	Förp.storlek [st]	ROHS
A37-2M10-25	185	M10	35.5	90	25	101	19.2	32	15	Ja
A37-2M10	185	M10	35.5	109.5	44.5	120.5	19.2	32	15	Ja
A37-2M12	185	M12	35.5	112.5	44.5	126.5	19.2	32	15	Ja
A37-2M12-32	185	M12	35.5	100	32	114	19.2	32	15	Ja
A37-2M12-30-31	185	M12	35.5	113	30	127	19.2	32	15	Ja
A37-2M14-35	185	M14	35.5	105	35	121	19.2	32	15	Nej
A37-2M14	185	M14	35.5	114.5	44.5	130.5	19.2	32	15	Ja
A37-2M16-40	185	M16	35.5	111	40	128	19.2	32	15	Nej
A37-2M16	185	M16	35.5	115.5	44.5	132.5	19.2	34.6	15	Ja

240mm²

Artikel	Kabelarea [mm²]	Anslutning	B [mm]	I [mm]	E [mm]	L [mm]	Ø [mm]	Avskalning [mm]	Förp.storlek [st]	ROHS
A48-2M10-20	240	M10	39	91	20	102	21.1	37	15	Nej
A48-2M10-35	240	M10	39	106	35	117	21.1	37	15	Nej
A48-2M10	240	M10	39	115.5	44.5	126.5	21.1	37	15	Ja
A48-2M12-30-31	240	M12	39	119	30	133	21.1	37	10	Ja
A48-2M12-35	240	M12	39	109	35	123	21.1	37	15	Nej
A48-2M12-40	240	M12	39	114	40	128	21.1	37	15	Ja
A48-2M12	240	M12	39	118.5	44.5	132.5	21.1	37	15	Ja
A48-2M14-40	240	M14	39	116	40	132	21.1	37		Nej
A48-2M14	240	M14	39	120.5	44.5	136.5	21.1	37	15	Ja
A48-2M16	240	M16	39	121.5	44.5	138.5	21.1	36.3	15	Ja

För val av pressverktyg och pressbackar, se vår pressbacksguide

Cembres pressbacksguide

Produktblad
Här kan du ladda ner produktblad
